Kao dobavljač Pogo Pins PCB-a, često se susrećem sa upitima kupaca u vezi sa različitim tehničkim aspektima naših proizvoda. Jedno pitanje koje se često postavlja je o dielektričnoj čvrstoći Pogo pinova na PCB-u. U ovom blog postu, cilj mi je pružiti sveobuhvatno razumijevanje ove važne karakteristike.
Razumijevanje dielektrične čvrstoće
Dielektrična čvrstoća je ključno svojstvo kada su u pitanju električne komponente. Odnosi se na maksimalno električno polje koje materijal može izdržati, a da se ne pokvari i dozvoli struji da teče. U kontekstu Pogo pinova na PCB-u, dielektrična čvrstoća određuje sposobnost izolacijskih materijala koji okružuju pinove da spriječe curenje struje i kratke spojeve.
Dielektrična čvrstoća se obično mjeri u voltima po jedinici debljine (npr. V/mil ili V/mm). Za Pogo pinove na PCB-u, na dielektričnu čvrstoću utiče nekoliko faktora, uključujući materijale koji se koriste za izolaciju, dizajn pinova i raspored PCB-a, kao i uslove okoline u kojima proizvod radi.
Materijali i dielektrična čvrstoća
Izbor materijala igra značajnu ulogu u određivanju dielektrične čvrstoće Pogo pinova na PCB-u. Korišteni izolacijski materijali mogu biti u rasponu od polimera do keramike.
Polimeri se obično koriste zbog njihove lakoće obrade i relativno niske cijene. Na primjer, materijali poput poliimida imaju dobra dielektrična svojstva i mogu pružiti razumnu dielektričnu čvrstoću. Poliimid ima dielektričnu čvrstoću koja može biti u rasponu od oko 200 do 500 V/mil, ovisno o njegovoj debljini i čistoći.
Keramika, s druge strane, nudi veću dielektričnu čvrstoću u odnosu na polimere. Materijali kao što je aluminijska keramika mogu imati dielektričnu čvrstoću do nekoliko hiljada V/mm. Međutim, keramika je krhka i teža za obradu, što može povećati troškove proizvodnje.
Kao dobavljač, pažljivo biramo izolacijske materijale za našePogo Pins Pcbna osnovu specifičnih zahtjeva aplikacije. Za visokonaponske primjene možemo se odlučiti za izolaciju na bazi keramike, dok za zahtjevnije i niskonaponske aplikacije, polimeri mogu biti prikladan izbor.
Faktori dizajna koji utječu na dielektričnu čvrstoću
Dizajn Pogo pinova i raspored PCB-a takođe imaju značajan uticaj na dielektričnu čvrstoću.
Razmak između Pogo pinova je kritičan parametar dizajna. Veći razmak između iglica smanjuje električno polje između njih, čime se povećava dielektrična čvrstoća. Ako su igle preblizu jedna drugoj, električno polje može postati koncentrisano, što dovodi do većeg rizika od električnog kvara.
Oblik Pogo pinova također može utjecati na dielektričnu čvrstoću. Igle sa glatkim površinama i zaobljenim ivicama imaju ujednačeniju distribuciju električnog polja, što je korisno za održavanje visoke dielektrične čvrstoće. Oštre ivice ili izbočine mogu uzrokovati koncentraciju električnog polja, povećavajući vjerovatnoću kvara.
Osim toga, raspored PCB-a treba biti dizajniran tako da minimizira prisustvo provodnih tragova u neposrednoj blizini Pogo pinova. Konduktivni tragovi mogu stvoriti dodatna električna polja koja mogu ometati dielektrična svojstva izolacije oko pinova.
Uslovi okoline
Uslovi okoline u kojima Pogo pinovi na PCB-u rade mogu imati dubok uticaj na dielektričnu čvrstoću.
Temperatura je važan faktor. Kako temperatura raste, dielektrična čvrstoća većine izolacijskih materijala ima tendenciju smanjenja. To je zato što više temperature mogu uzrokovati da molekuli u izolacijskom materijalu postanu pokretljiviji, što olakšava struji da teče. Na primjer, u primjenama na visokim temperaturama, dielektrična čvrstoća Pogo Pin-a izolovanog polimerom može biti znatno niža nego na sobnoj temperaturi.
Vlažnost je još jedan faktor životne sredine. Vlaga može prodrijeti u izolacijske materijale, smanjujući njihovu dielektričnu čvrstoću. U vlažnim sredinama, prisustvo molekula vode može stvoriti provodljive staze unutar izolacije, što dovodi do curenja struje i kvara.

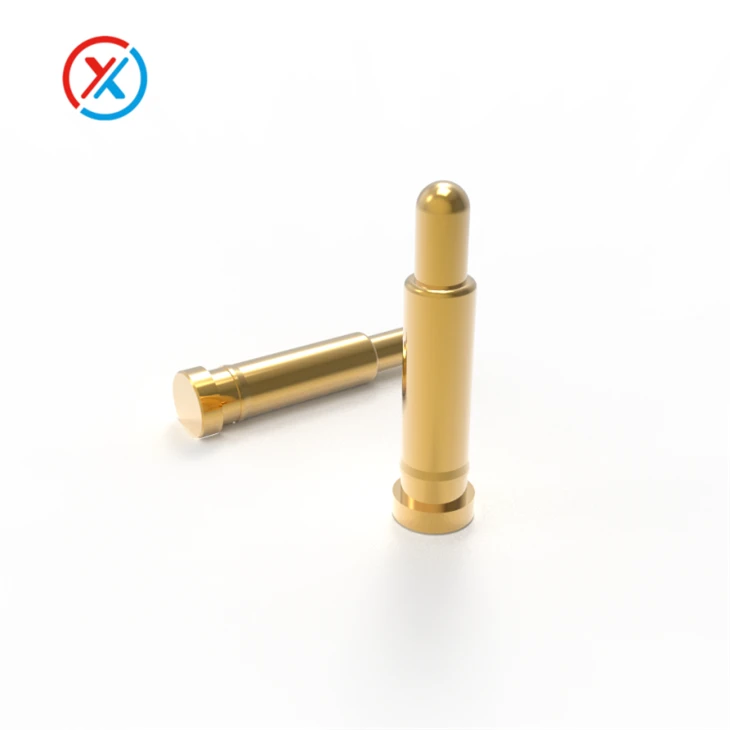

Kako bismo osigurali pouzdanost našihPogo kontakt pinovi 1A strujau različitim uvjetima okoline provodimo opsežna testiranja. Simuliramo različite uslove temperature i vlažnosti u našim objektima za testiranje kako bismo odredili performanse naših proizvoda u stvarnim scenarijima.
Mjerenje dielektrične čvrstoće
Mjerenje dielektrične čvrstoće Pogo pinova na PCB-u je složen proces koji zahtijeva specijaliziranu opremu.
Jedna uobičajena metoda je ispitivanje otpornog napona. U ovom testu, postepeno se povećava napon na Pogo pinove sve dok ne dođe do električnog kvara. Napon pri kojem dolazi do sloma se bilježi kao dielektrična čvrstoća. Ovaj test se obično izvodi u kontroliranom okruženju kako bi se osigurali precizni rezultati.
Druga metoda je test parcijalnog pražnjenja. Djelomična pražnjenja nastaju kada električno polje u malom dijelu izolacije premašuje dielektričnu čvrstoću tog područja. Otkrivanjem i analizom parcijalnih pražnjenja možemo procijeniti kvalitet izolacije i predvidjeti potencijalne kvarove.
Važnost dielektrične čvrstoće u primjenama
Dielektrična čvrstoća Pogo pinova na PCB-u je ključna u različitim primjenama.
U automobilskoj industriji, Pogo Pins se koriste u elektronskim upravljačkim jedinicama (ECU). Ovi ECU-i su izloženi širokom spektru električnih i okolišnih uvjeta. Visoka dielektrična čvrstoća je neophodna za sprečavanje električnih kvarova i osigurava pouzdan rad elektronskih sistema vozila.
U vazduhoplovnoj industriji, gde je bezbednost od najveće važnosti, dielektrična čvrstoća Pogo pinova na PCB-ima mora biti izuzetno visoka. Oštri uslovi okoline, uključujući veliku nadmorsku visinu, ekstremne temperature i zračenje, zahtevaju komponente sa odličnim dielektričnim svojstvima kako bi se sprečili električni kvarovi.
Naša predanost kao dobavljač
Kao dobavljačOlovo - Bez - Pogo - Pins Visoka kvaliteta, posvećeni smo pružanju proizvoda visoke dielektrične čvrstoće. Ulažemo u istraživanje i razvoj kako bismo kontinuirano poboljšavali dielektrična svojstva naših Pogo pinova i PCB-a.
Koristimo napredne proizvodne tehnike i mjere kontrole kvalitete kako bismo osigurali da naši proizvodi ispunjavaju najviše standarde. Naši proizvodni pogoni opremljeni su najsavremenijom opremom za testiranje za precizno mjerenje dielektrične čvrstoće naših proizvoda.
Kontaktirajte nas za potrebe PCB-a Pogo Pins
Ako vam je potrebna visokokvalitetna Pogo Pins PCB sa odličnom dielektričnom čvrstoćom, mi smo tu da vam pomognemo. Bilo da imate posebne zahtjeve za određenu primjenu ili trebate opći savjet o odabiru Pogo Pins, naš tim stručnjaka je spreman pomoći. Možemo blisko sarađivati s vama kako bismo razumjeli vaše potrebe i pružili prilagođena rješenja. Slobodno nam se obratite za dalje razgovore i početak procesa nabavke.
Reference
- Grover, AS (2014). Dielektrični materijali i primjene. Springer.
- Paul, CR (2007). Uvod u elektromagnetnu kompatibilnost. Wiley - Interscience.
- Montrose, MI (2000). Tehnike dizajna štampanih ploča za EMC usklađenost: Priručnik za dizajnere. IEEE Press.
