Kada sam prvi put počeo raditi kao dobavljač pogo igala prije tri godine, brzo sam naučio da najčešće pitanje koje dobijem od inženjera, menadžera proizvodnje, pa čak i hobista, nije o veličini, materijalu ili cijeni – već o kontaktnoj sili. “Koja je prava kontaktna snaga za moju aplikaciju?” oni će pitati, ili "Kako da znam da pogo igla koju koristim ima dovoljno (ili previše) sile?" To je varljivo jednostavno pitanje, ali ono koje se dotiče svega, od pouzdanosti proizvoda do troškova montaže, i nešto što sam toliko često postavljao da sam to pretvorio u ključni dio načina na koji objašnjavamo naše proizvode ovdje u našoj kompaniji.

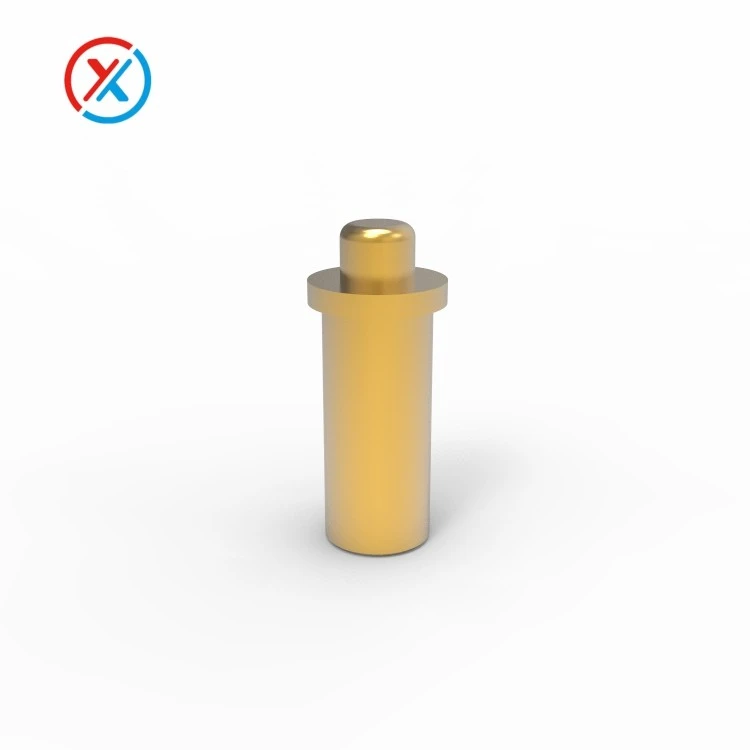

Počnimo s osnovama, jer ne možete govoriti o kontaktnoj sili bez razumijevanja šta je zapravo pogo pin i kako funkcionira. Ako ga nikada niste vidjeli, pogo igla (ponekad se naziva igla s oprugom) je sićušna precizna komponenta sastavljena od tri glavna dijela: šuplje cijevi, opruge i klipa koji klizi unutra i iz cijevi, s malom funkcijom zadržavanja da ne ispadne. Kada pritisnete klip na površinu, opruga se sabija, stvarajući mehanički pritisak - ili kontaktnu silu - koja premošćuje dva električna kruga. Taj jednostavan mehanizam sa oprugom je ono što čini pogo igle tako korisnim: oni kompenzuju manje neusklađenosti, apsorbuju vibracije i održavaju konzistentnu električnu vezu čak i kada se delovi pomeraju tokom upotrebe.
Uvijek rano upućujem ljude na našu Spring Pogo Pin stranicu, jer tamo postavljamo osnovnu fiziku koja upravlja kontaktnom silom. Sila koju stvara komprimirana opruga slijedi Hookeov zakon, zar ne? F = kx, gdje je F sila, k je konstanta opruge (mjera koliko je opruga kruta), a x je količina kompresije, mjerena u milimetrima ili inčima. Ali ovdje stvari postaju specifične za pogo igle: svaki dizajn koji napravimo je prilagođen određenom rasponu kompresije, a taj raspon direktno određuje kontaktnu silu. Na primjer, mali pogo pin može imati ukupnu moguću kompresiju od 1 mm, a kada se kompresuje do pola (0,5 mm), stvara 200 grama sile. Ali ako ga komprimirate do 1 mm, dobit ćete 400 grama sile - ali to se ne preporučuje, jer pretjerano sabijanje opruge može uzrokovati zamor, skratiti vijek trajanja igle ili čak savijati cijev.
To je ključna stvar koju provodim mnogo vremena objašnjavajući kupcima. Snaga kontakta nije statički broj utisnut na listu podataka; to je funkcija koliko je pin stvarno komprimiran u vašem sklopu. Uzmimo uobičajen primjer: pametni telefon koji koristi pogo igle za punjenje. Udaljenost između podloge za punjenje na pločici telefona i odgovarajuće podloge na stanici za punjenje obično je oko 0,8 mm. Pogo igla dizajnirana za tu primjenu imat će maksimalnu kompresiju od 1 mm, tako da kada se umetne u razmak, stisne 0,2 mm, stvarajući određenu količinu sile. Da je jaz bio samo 0,6 mm, kompresija bi bila manja, pa bi sila bila niža – zapravo preniska da bi se stvorila pouzdana električna veza koja može podnijeti struju potrebnu za brzo punjenje. Da je razmak 1 mm, kompresija bi bila na gornjoj granici, što bi moglo biti dobro za jednokratnu upotrebu, ali bi se opruga brzo istrošila ako se telefon puni hiljadama puta.
Pa zašto je kontaktna sila toliko važna? Premalo sile i dobijate ono što inženjeri nazivaju „visokim kontaktnim otporom“ – jaz između klipa igle i površine nije dovoljno čvrsto zatvoren, pa se električna struja muči da teče, što dovodi do pregrevanja, ispadanja priključaka ili potpunog kvara. Previše sile i imate druge probleme: možda će vam trebati jače, skuplje komponente da držite iglu na mjestu, sama igla može oštetiti površinu koju dodiruje (posebno osjetljive materijale poput fleksibilnih tiskanih kola ili FPC-a), a opruga će se brže istrošiti, smanjujući vijek trajanja vašeg proizvoda. Iz prve ruke sam vidio ovu igru s kupcem koji je koristio pogo iglu sa 500 grama sile u medicinskom uređaju koji je koristio FPC. Tokom vremena, igle su se gurale kroz zaštitni sloj FPC-a, uzrokujući kratke spojeve. Radili smo s njima na prebacivanju na pin sa nižom silom, i to je gotovo odmah riješilo problem.
Sada, hajde da razbijemo faktore koji određuju kontaktnu silu pogo igle, jer nije samo opruga. Prvo, tu su veličina i dizajn igle. Manje pogo igle, poput naše linije Pogo Contacts 1 mm, obično imaju niže kontaktne sile—obično između 50 i 200 grama—jer njihove male opruge mogu generirati samo toliki pritisak. Veće igle, koje se koriste za aplikacije velike struje kao što su izvori napajanja ili automobilska elektronika, mogu imati kontaktne sile od 1000 grama ili više, jer moraju podnijeti veću struju i izdržati više razine vibracija. Materijal također igra ulogu: ako koristite Pogo Pin bez olova (koji je sada standard u većini industrija zbog ekoloških propisa), opruga i cijev su napravljeni od specifičnih legura koje održavaju konzistentnu napetost čak i nakon hiljada ciklusa kompresije, tako da njihova kontaktna sila ostaje stabilna tokom vremena. Jeftiniji klinovi koji koriste materijale nižeg kvaliteta često imaju kontaktnu silu koja se pomjera – ili postaje slabiji kako se opruga zamara ili jača kako korodira – što dovodi do nepouzdanih performansi.
Još jedan veliki faktor je sama aplikacija, zbog čega uvijek tražimo od kupaca tri ključna detalja kada nam dođu: koja je potrebna struja za vaše kolo, koji je prostor dostupan za pin i u kakvom će se okruženju proizvod koristiti. Na primjer, uređaj koji se koristi na otvorenom, poput pametnog mjerača, mora izdržati ekstremne promjene temperature i vibracije. To znači da mu je potreban pogo pin s dovoljno kontaktne sile da ostane povezan čak i kada se proizvod trese ili širi i skuplja s temperaturom. Nosivom uređaju, s druge strane, može biti potrebna samo mala igla male sile jer nije izložena teškim uvjetima, a velika sila bi učinila nosivi uređaj glomaznim ili neudobnim za nošenje.
Takođe treba da napomenem da se kontaktna sila često meša sa „silom ubacivanja“, ali to nije ista stvar. Sila umetanja je sila potrebna da se pin gurne u njegovo kućište na ploči, dok je kontaktna sila sila koju igla primjenjuje kada je na mjestu i pritisnuta na površinu za spajanje. Igla može imati kontaktnu silu od 200 grama, ali silu umetanja od 500 grama - morate gurnuti jače da je uđete u rupu, ali kada je tamo, primjenjuje pritisak od 200 grama na površinu. To je važna razlika jer sila umetanja utječe na brzinu montaže: veća sila umetanja znači da vam je potrebna skuplja oprema za montažu ili rizikujete da oštetite ploču kada pritisnete igle.
Kao dobavljač, dio našeg posla je pomaganje kupcima da pronađu pravi balans između kontaktne snage, funkcionalnosti i cijene. Često me pitaju da li postoji „jedan odgovor za sve“, ali ne postoji. Za izradu prototipa obično preporučujemo pin srednjeg opsega sa kontaktnom silom od oko 200 grama, jer radi za širok spektar aplikacija niske struje i lako se podešava ako je potrebno. Za aplikacije velike struje radimo sa proizvođačima Pogo pinova koji su specijalizovani za igle velike sile i izdržljivosti, jer su one one koje mogu podnijeti pritisak i traju milione ciklusa.
Takođe sam imao mušterije koje su nam dolazile misleći da im je potrebna veća snaga nego što je zapravo potrebno, što ih na kraju košta više novca. Prošle godine, startup koji proizvodi prenosivi punjač naručio je seriju pogo igala sa 400 grama kontaktne sile, kada bi igle od 200 grama koje smo preporučili bilo više nego dovoljno. Čuli su da je “veća sila bolja” i htjeli su pogriješiti na strani sigurnosti, ali veća sila značila je da kućište njihovog punjača mora biti jače, što je proizvod činilo većim i skupljim. Nakon što su se prebacili, uštedjeli su 15% na troškovima proizvodnje i nisu imali problema s pouzdanošću veze. To je vrsta razgovora koji volim da vodim—pomažući kupcima da izbjegnu nepotrebne troškove razumijevanjem koja je sila kontakta zapravo potrebna za njihov slučaj upotrebe.
Hajde da razgovaramo i o tome kako možete da izmerite kontaktnu silu, jer je to praktična briga za svakoga ko radi sa pogo iglama. Listovi sa podacima renomiranih proizvođača će navesti kontaktnu silu na određenom nivou kompresije—obično na sredini preporučenog opsega kompresije igle, jer će tu pin raditi u većini aplikacija. Da biste to provjerili, možete koristiti mjerač sile, koji je mali uređaj koji pritiska klip igle i mjeri silu potrebnu da se kompresuje do željenog nivoa. Važno je koristiti mjerač sile koji je kalibriran, jer neprecizna mjerenja mogu dovesti do pogrešnih odluka o tome koji pin koristiti. Uz naše proizvode uvijek šaljemo tablice sa podacima i uključujemo napomenu o preporučenom nivou kompresije za svaki pin, tako da kupci znaju tačno kako sami izmjeriti silu.
Treba spomenuti i izdržljivost, koja je usko vezana za kontaktnu silu. Igla s dosljednom, stabilnom kontaktnom silom koja može izdržati nakon 10.000 ciklusa kompresije je daleko bolja od igle koja ima veću početnu silu, ali naglo opada nakon 1.000 ciklusa. Zato koristimo visokokvalitetne opružne materijale u svim našim pogo iglama – bilo da se radi o standardnim opružnim pogo iglama, bez olova ili pogo kontaktima od 1 mm – i testiramo svaku seriju kako bismo osigurali da kontaktna sila ostaje unutar specificiranog raspona tokom hiljada ciklusa. Za aplikacije koje zahtijevaju dug životni vijek, poput automobilskih senzora ili medicinskih uređaja, preporučujemo igle koje su testirane na 50.000 ili više ciklusa, jer njihova kontaktna sila ostaje stabilna tijekom tog vremena.
Jedna uobičajena greška koju vidim je da ljudi zanemaruju površinu parenja prilikom izračunavanja kontaktne sile. Ako je površina na koju se povezujete mekana — poput plastične podloge ili tankog bakrenog traga — prevelika kontaktna sila može deformirati površinu, što može dovesti do loše veze ili čak oštećenja. Ako je površina tvrda, poput metalne ploče, trebat će vam više kontaktne sile da biste stvorili dobru vezu, jer je manje popuštanja. Dakle, kada govorimo o kontaktnoj sili, uvijek podsjećamo kupce da uzmu u obzir materijal površine za spajanje, jer to utiče na to koliko je sile potrebno da bi se dobila pouzdana električna veza.
Kao dobavljač pogo igala, vidio sam kako razumijevanje kontaktne sile može stvoriti ili slomiti proizvod. To nije samo tehnička specifikacija – to je ključni dio dizajniranja proizvoda koji dobro funkcionira, dugo traje i isplativ je za proizvodnju. Previše ljudi vidi kontaktnu silu kao broj na tablici sa podacima, ali to je zapravo dinamička vrijednost specifična za aplikaciju koju treba prilagoditi svakom slučaju upotrebe. Bilo da pravite mali nosivi uređaj, napajanje velike snage ili robustan vanjski uređaj, ispravna kontaktna sila je ono što osigurava da vaši pogo igle obavljaju svoj posao: stvarajte dosljednu, pouzdanu električnu vezu svaki put.
Ako niste sigurni koja je kontaktna snaga prava za vaš projekat, ili ako imate pitanja o našim opružnim pogo iglama, opcijama bez olova ili pogo kontaktima, naš tim je tu da vam pomogne. Radimo sa inženjerima, startupima i velikim proizvođačima kako bismo pronašli prave pogo igle za njihove specifične potrebe, stoga ne ustručavajte se kontaktirati kako biste razgovarali o vašim zahtjevima.
Reference:
- Udruženje industrijskih dizajnera Amerike. (2021). Precizne opružne komponente za elektronske aplikacije. IDSA Journal of Engineering Design, 45(2), 112-128.
- Smith, J. (2020). Pogo Pin Technology: Principi i smjernice za primjenu. International Journal of Electronics Manufacturing, 12(3), 89-104.
- Zhang, L., & Wang, H. (2022). Stabilnost kontaktne sile u električnim konektorima s oprugom. IEEE Transactions on Components and Packaging Technologies, 41(1), 45-53.
- Nacionalno udruženje proizvođača električne energije. (2021). Standard za električne kontaktne konektore, odjeljak 12: igle s oprugom. NAEM Publications.
- Doe, A. (2019). Nauka o materijalima za precizne opruge: legure bez olova i zadržavanje napetosti. Journal of Materials Engineering and Performance, 28(7), 4120-4128.
