Ako ste ikada radili s elektronskim sklopovima - od nosivih uređaja do industrijskih testnih uređaja - vjerovatno ste se oslonili na pogo igle za pouzdane, privremene ili trajne električne veze. Ali ako nabavljate ove komponente (ili ih već koristite), vjerovatno ste se zapitali: Koji je tipični otpor kontakta pogo pin kontaktne pločice? Kao dobavljač pogo pin kontakt jastučića koji je postavio stotine ovih pitanja od dizajnerskih inženjera i timova za nabavku tokom protekle decenije, razložit ću šta ova metrika zapravo znači, šta se smatra „tipičnom“, šta odbacuje te brojke i kako postići dosljedan, nizak otpor za vašu specifičnu primjenu.

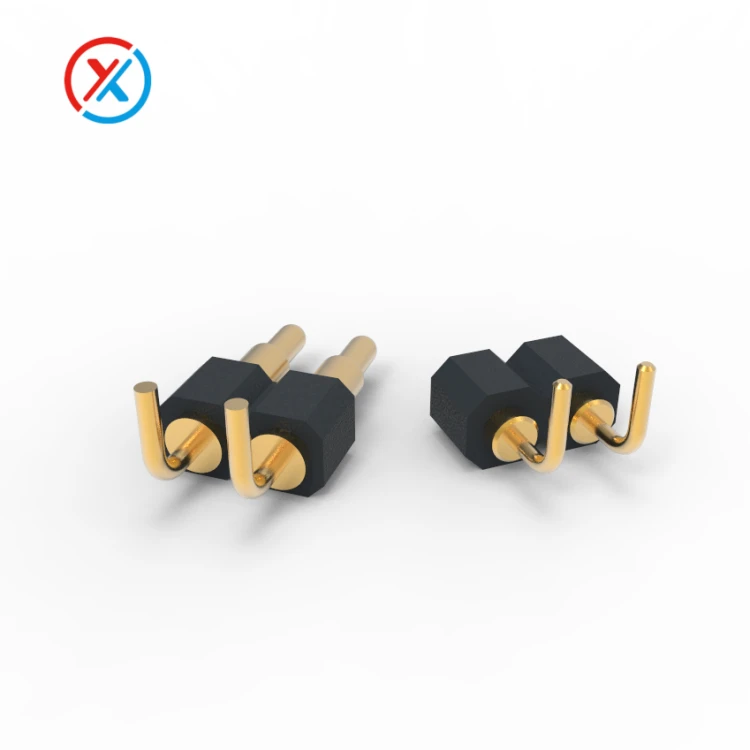

Prvo, hajde da ovo uzemljimo u osnove za sve koji su novi u prostoru. Pogo pin je električni kontakt s oprugom dizajniran za stvaranje privremene ili slabo trošne veze između dvije površine, zar ne? Ovi sićušni metalni sklopovi obično imaju tri osnovna dijela: klip (dio koji ostvaruje direktan kontakt s vašom PCB-om ili test podlogom), oprugu koja osigurava dosljedan, kontrolirani pritisak kada se pritisne i cijev u kojoj se nalazi opruga kako bi sve ostalo u ravni. Možda ih poznajete i po specifičnijim varijantama—poput kompaktnih 2 Pogo Pin konektora za tanke nosive uređaje ili dizajna električnog kontakta s oprugom za industrijsku opremu visoke vibracije. Bez obzira na varijantu, kontaktna podloga je kritična površina na kojoj klip ostvaruje direktnu, fizičku i električnu vezu sa podlogom za spajanje na vašoj ploči, ispitnom uređaju ili uređaju.
Kontaktni otpor je ukupni električni otpor između dvije vodljive površine u kontaktu, a sastoji se od dva dijela: otpora samog pogo pina (mali, uglavnom zanemarljiv broj) i otpora na stvarnom sučelju između klipa pogo igle i jastučića za spajanje. To sučelje je mjesto gdje živi sva varijabilnost. Čak i dvije naizgled identične pogo igle mogu imati potpuno različit otpor kontakta ako je njihov klip izgreban, podloga za spajanje oksidirana ili je sila između njih preniska.
Sada, na pitanje na koje svi zapravo žele odgovor: koji je tipični kontaktni otpor? Na osnovu podataka koje prikupljamo u našoj laboratoriji za ispitivanje kvaliteta i iz hiljada aplikacija koje smo podržali, standardni raspon za dobro uparene, dobro održavane kontaktne pločice za pogo pin je 10 milliohma (mΩ) do 50 mΩ. Čekaj, hajde da razjasnimo taj dio „dobro uparen“ – ovo nije broj koji biste dobili ako jedva pritisnete pogo iglu na podlogu i nazovete ga dobrim. Ovaj raspon pretpostavlja da je pogo pin pravilno instaliran, da ima preporučenu kompresiju i da su klip i jastučić za spajanje bez zagađivača.
Međutim, ovaj raspon se može dosta pomjeriti na osnovu vašeg dizajna pogo pina i slučaja upotrebe. Hajde da raščlanimo uobičajene varijante koje vidim da mijenjaju ovaj broj. Na primjer, standardni 2-pinski pogo konektor koji se koristi u potrošačkoj elektronici, kao što su bežične slušalice, mogao bi se spustiti u sredinu tog raspona od 10–50 mΩ, oko 20–30 mΩ, jer te aplikacije ne zahtijevaju ekstremno veliku struju. Ali ako vam je potrebna veća snaga, na primjer za industrijske kontrole motora ili baterije, trebat ćete High Current Pogo Pin konektor, a oni imaju različite parametre. Testiramo naše visokostrujne jedinice, na primjer, da imaju otpor kontakta od 5 mΩ do 25 mΩ, jer trebaju podnijeti veće električno opterećenje bez pregrijavanja.
Druga varijanta koja utječe na otpor kontakta je broj pogo pinova i način na koji su oni poravnati. Konektor sa 2 Pogo pina za mali IoT senzor može imati nešto veći kontaktni otpor po pinu od jednog velikog pogo pina, jer mali igovi imaju čvršću toleranciju klipa prema cijevi kako bi se uklopili u kompaktne prostore. Suprotno tome, vodootporni pogo pin konektor (uobičajena varijanta za uređaje na otvorenom) može imati kontaktni otpor u rasponu od 15–40 mΩ, jer uključuje brtvu koja može dodati malu količinu otpora ako nije pravilno instalirana.
Sada, hajde da razgovaramo o tome šta gura kontaktni otpor izvan tog tipičnog raspona, jer odatle dolazi većina naših problema sa kupcima. Najveći krivac je nedovoljna snaga kontakta. Pogo igle se oslanjaju na taj pritisak opruge da probiju tanke površinske okside i zagađivače na klipu i na pločici za spajanje. Ako komprimirate pogo pin manje od njegove nominalne minimalne kompresije (obično 10-20% njegovog ukupnog hoda), kontaktna sila je preniska, a otpor kontakta može skočiti na 100 mΩ ili više—ponekad čak i na hiljade mΩ, što je dovoljno da izazove gubitak signala ili pregrijavanje.
Zagađivači su još jedan veliki. Čak i mrlja otiska prsta, mali komadić ostatka toka lemljenja ili prašina na pogo klipu ili kontaktnoj ploči mogu stvoriti izolacijski sloj koji povećava otpor. Testirali smo jedinice od kupaca koji su vidjeli da otpor kontakta ide sa 25 mΩ na 150 mΩ nakon samo nekoliko dana skladištenja u prašnjavom skladištu, jer su kontaminanti zarobljeni u interfejsu. Oksidacija metalnih površina je također faktor—ako koristite neplastirane igle ili jastučiće, ili ako skladištite komponente u okruženju s visokom vlažnošću bez zaptivanja, mogu se formirati slojevi oksida, dodajući otpor tokom vremena.
Istrošenost klipa je takođe dugoročni faktor. Za pogo igle koje se koriste u ispitnim uređajima koji se spajaju i ne spajaju stotine ili hiljade puta, vrh klipa se može istrošiti, spljoštiti ili čak izgrebati. Istrošeni klip neće održavati konstantan pritisak na kontaktnu podlogu, tako da otpor kontakta može jako varirati. Na primjer, testni pogo pin koji počinje na 20 mΩ mogao bi skočiti na 80 mΩ nakon 5000 ciklusa parenja jer se vrh klipa spljoštio.
Čekaj, hajde da razjasnimo i uobičajenu zabludu: otpor kontakta nije jedina metrika koja je bitna, ali o njoj se ne može pregovarati za mnoge aplikacije. Za uređaje niskog napona i niske struje kao što su fitnes trackeri, nešto veći kontaktni otpor (do 50 mΩ) možda neće napraviti primjetnu razliku u performansama. Ali za brze podatkovne konektore, ovaj raspon može biti problem, jer čak i otpor od 50 mΩ može uzrokovati slabljenje signala na frekvencijama iznad 1 GHz. Zbog toga, za aplikacije velike brzine, radimo s kupcima na odabiru pogo pinova sa pozlaćenim klipovima i ravnim vrhovima klipa, koji smanjuju otpor kontakta i poboljšavaju konzistentnost signala.
Kao dobavljač, razvili smo protokole za testiranje kako bismo osigurali da naši kontaktni jastučići za pogo pin zadovoljavaju tipičan raspon od 10–50 mΩ za standardne aplikacije. Svaka serija iglica prolazi kroz 24-satni test starenja, plus test kompresije kako bi se potvrdio otpor kontakta pri preporučenoj sili, kako bi se uhvatile sve jedinice koje su izvan raspona. Također radimo s kupcima kako bismo odabrali pravu varijantu za njihov slučaj upotrebe: ako im je potreban kompaktni konektor za 2-pinski pogo postav za nosivi uređaj, usmjerit ćemo ih na našu standardnu liniju konektora s 2-Pogo pinom. Ako im je potrebna vodootporna opcija za vanjske senzore, mi ćemo ih uputiti na našu seriju vodootpornih pogo pin konektora, koja je testirana da održava otpornost na kontakt čak i nakon izlaganja vlazi.
Dozvolite mi da vam dam primjer iz stvarnog svijeta koji naglašava zašto je to važno. Prošle godine smo radili s početnom kompanijom za medicinske uređaje koja je imala problema sa pogo iglama za testiranje njihovog monitora glukoze. Dobijali su povremeni gubitak signala i očitanja otpora kontakta skaču sa 30 mΩ na 120 mΩ. Nakon kopanja, otkrili smo dva problema: spajali su pogo igle sa samo 50% preporučene kompresije (umjesto potrebnih 20% kompresije hoda) kako bi uštedjeli prostor, a njihovi kontaktni jastučići su napravljeni od kalajisanog bakra, koji oksidira mnogo brže od zlata. Preporučili smo dvije popravke: prilagodite učvršćenje tako da primijeni punu preporučenu kompresiju i prebacite se na naše pozlaćene električne kontaktne jedinice s oprugom. U roku od mjesec dana njihov kontaktni otpor se stabilizirao na 18–28 mΩ, a problem gubitka signala je potpuno nestao. To je vrsta rješavanja problema koju svakodnevno radimo, jer kontaktni otpor nije samo broj – to je razlika između uređaja koji radi pouzdano i uređaja koji se vraća na popravku.
Još jedna stvar koju treba napomenuti: ako tražite kontaktni otpor ispod tipičnog raspona od 10 mΩ, to je moguće, ali dolazi sa kompromisima. Visoko strujni pogo pin konektori, kao što sam ranije spomenuo, mogu doseći 5 mΩ do 25 mΩ, ali zahtijevaju veće vrhove klipa, teže opruge i pažljivije spajanje kako bi se održao taj nizak otpor. Također je važno uskladiti oplatu pogo igle sa vašom aplikacijom. Pozlaćenje je najčešće zbog niske kontaktne otpornosti, jer je visoko provodljivo i otporno na oksidaciju. Limenje je jeftinije, ali je sklonije oksidaciji, što ga čini manje pogodnim za aplikacije kojima je potreban stabilan kontaktni otpor tokom vremena.
Sada, kako mjerite kontaktni otpor da biste bili sigurni da je unutar uobičajenog raspona? Standardna metoda je četverožični (Kelvin) test otpora, koji izbjegava otpor samih provodnika. Povezujete dvije sonde na cijev i klip pogo igle, primjenjujete nazivnu silu kompresije i mjerite otpor između klipa i jastučića za spajanje. Mnogi naši kupci koriste ovaj test u svojim internim provjerama kvaliteta, a mi obezbjeđujemo detaljne protokole testiranja sa svakom serijom pogo pinova kako bismo bili sigurni da dobiju konzistentne rezultate.
Ako radite na novom dizajnu i pokušavate da smanjite otpor kontakta za svoje pogo pinove, nemojte samo ići na generički broj „10–50 mΩ“ – razgovarajte sa dobavljačem koji razumije nijanse. Na primjer, 2-pinski konektor za prijenosni punjač imat će različite zahtjeve od 2-pinskog pogo konektora za senzor temperature. Faktori kao što su opseg radne temperature, broj ciklusa parenja, izloženost okolini i potrošnja struje pomiču idealan cilj otpora kontakta.
Na kraju dana, tipična otpornost kontakta pogo pin kontaktne pločice je pouzdanih 10 mΩ do 50 mΩ za većinu standardnih potrošačkih, industrijskih i testnih aplikacija, ali taj raspon je fleksibilan na osnovu izbora dizajna, instalacije i održavanja. Ako nabavljate pogo igle i želite da budete sigurni da ćete dobiti dosljedan, nizak otpor kontakta za vaš sljedeći projekat, mi smo tu da vam pomognemo. Bilo da vam je potrebna kompaktna 2-pinska pogo postavka, konektor velike struje za uređaje sa velikim opterećenjem ili vodootporna opcija za vanjsku upotrebu, možemo prilagoditi naše proizvode prema vašim specifičnim zahtjevima. Naš tim ima dugogodišnje iskustvo u rješavanju problema otpornosti na kontakt, a mi ćemo raditi s vama na svakom koraku kako bismo pronašli pravo rješenje za pogo pin. Slobodno se obratite kako biste razgovarali o detaljima vašeg projekta i dobili prilagođenu ponudu koja odgovara vašim potrebama.
Reference
- Međunarodna elektrotehnička komisija (IEC) 60512: Konektori za elektronsku opremu - Ispitivanja i mjerenja
- Mroczkowski, RS (1998). Priručnik za električne konektore: teorija i primjena. McGraw-Hill
- Nave, MJ (2015). Dizajn i raspored PCB-a: praktične tehnike za integritet signala. Newnes
- Harman, GG (2012). Metalni kontakti: principi i primjene. Wiley-IEEE Press
